一、企業簡介：

       國網山東省電力公司，下屬28家單位，管理98家縣供電公司。公司服務電力客戶3739萬、是全國最多的省份。2014年，山東省全社會用電量4223億千瓦時，居全國第三位。同年，錫盟-山東1000千伏特高壓交流工程開工建設，山東電網邁入特高壓時代。截至2014年底，山東電網擁有35千伏及以上變電站5869座、變電容量3.74億千伏安，線路9.46萬公里。其中，山東省調管轄500kV電壓等級電網及部分地區間220kV聯絡線路，17地調管轄其220kV、110kV及部分城區35kV及以下電壓等級電網，98個縣調管轄各自35kV及以下電壓等級電網。



       國網山東省電力公司，下屬28家單位，管理98家縣供電公司。公司服務電力客戶3739萬、是全國最多的省份。2014年，山東省全社會用電量4223億千瓦時，居全國第三位。同年，錫盟-山東1000千伏特高壓交流工程開工建設，山東電網邁入特高壓時代。截至2014年底，山東電網擁有35千伏及以上變電站5869座、變電容量3.74億千伏安，線路9.46萬公里。其中，山東省調管轄500kV電壓等級電網及部分地區間220kV聯絡線路，17地調管轄其220kV、110kV及部分城區35kV及以下電壓等級電網，98個縣調管轄各自35kV及以下電壓等級電網。



二、案例背景：

       國家電網公司于2012年1月印發了《關于印發國家電網公司“三集五大”體系建設實施方案的通知》（國家電網體改〔2012〕45號），旨在統籌人財物核心資源、優化五大業務模式、實現協同高效運作。此外，隨著電網建設中特高壓、串補擴工程的實施，全國電網進一步互聯且接線形式日益復雜，對現有的繼電保護整定計算工作在準確性、計算效率和自動化程度等方面提出了更高要求。繼電保護整定計算工作責任重大，并日益艱巨。



      新形勢下，各電力公司的繼電保護工作面臨諸多問題和挑戰，表現如下：

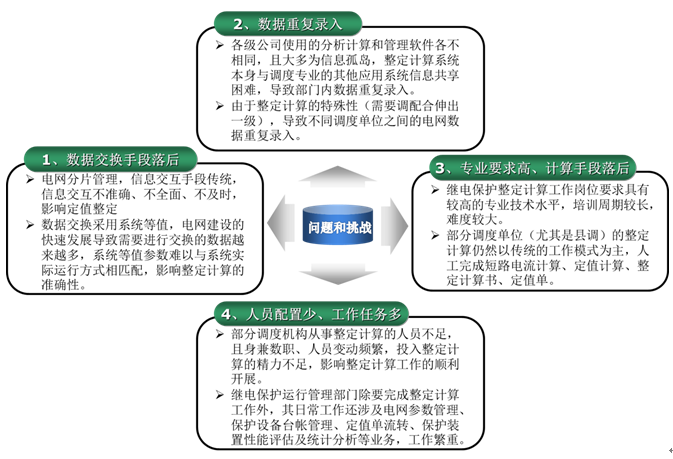

圖1：整定計算工作面臨問題示圖

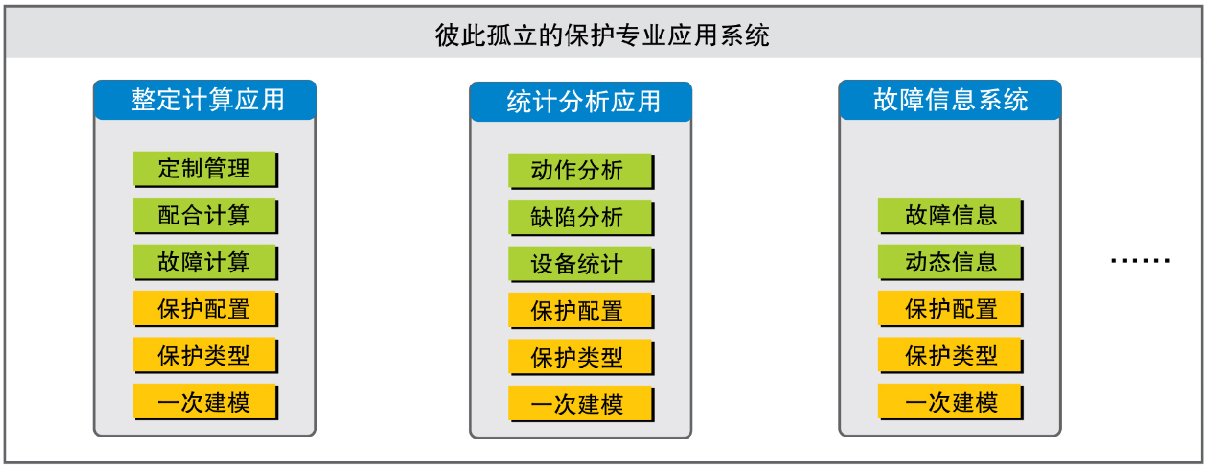

圖2：眾多保護專業應用系統的數據重復錄入示圖

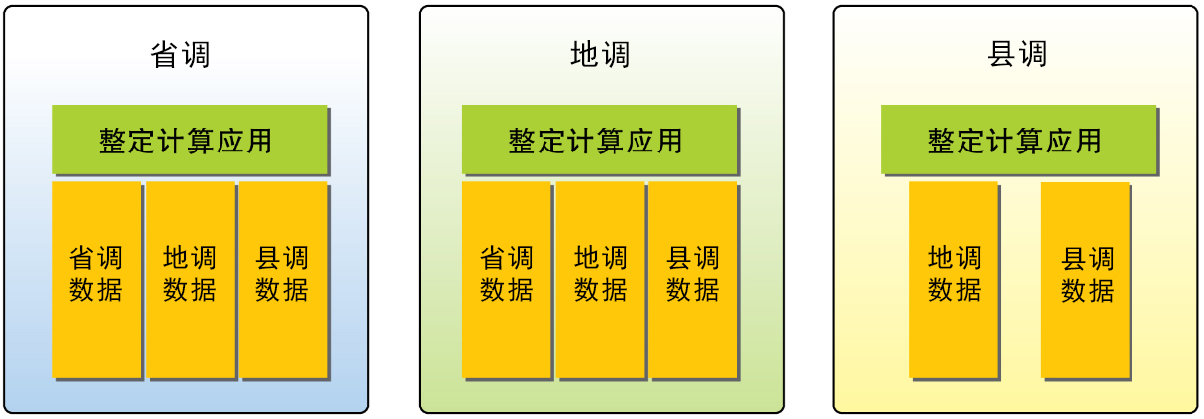

圖3：調度間整定計算工作的數據重復錄入示圖

       綜合上述問題，各級繼電保護運行管理人員希望建設一個具備數據交換共享能力，支持整定計算等業務在內的應用系統。使繼電保護的各類應用軟件不再是信息孤島，使各級繼電保護運行管理部門之間，甚至與其他部門之間的繼電保護各項業務數據交換變得高效、順暢，從而提高整定計算的工作效率和定值計算的準確性。

三、解決方案：

Ø  系統建設總體思路

       隨著電力行業，計算機與網絡技術的快速發展，開發具備數據交換共享能力的支持整定計算等各種業務在內的應用系統，已經完全具備相應的軟硬件條件。容弗根據多年來在其coBase繼電保護整定計算系統的技術積累，結合山東省各級調度部門電網管轄特點，提出以下系統建設方案：

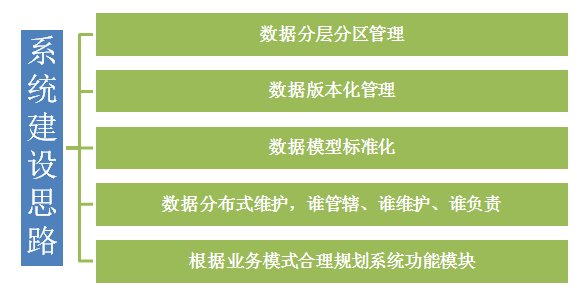

圖4：運用coBase系統的省地一體化整定計算系統建設思路示圖

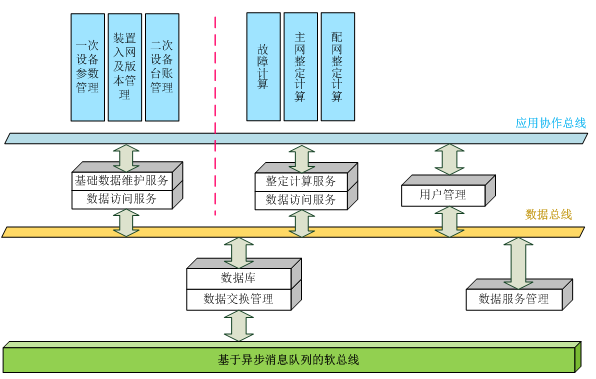

圖5：coBase繼電保護整定計算系統軟件架構示圖

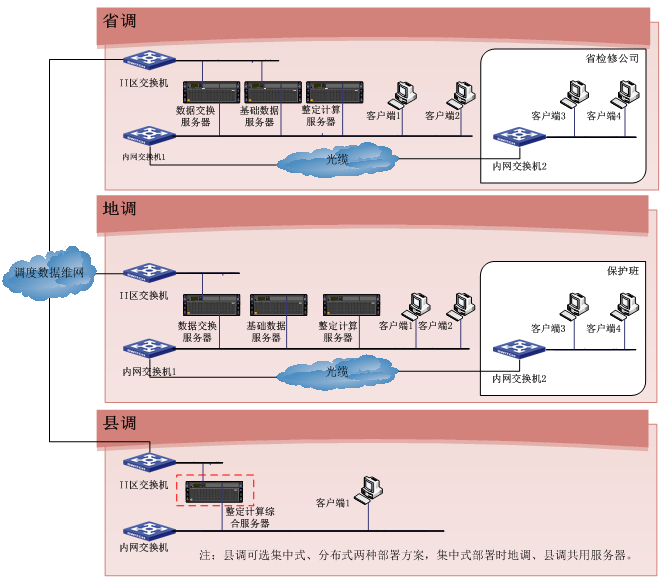

圖6：coBase繼電保護整定計算系統物理部署示圖



Ø  數據服務管理

      為各種繼電保護應用系統提供數據訪問、數據存儲、數據交換、數據維護管理功能。

Ø  用戶管理

      管理和維護系統人員權限。

Ø  基礎數據維護

     一次設備參數管理

        管理和維護電網一次設備臺帳、設備參數、網絡拓?fù)浣Y(jié)構以及各種電網接線圖等。

        裝置入網及版本管理

        管理和維護所有入網的保護裝置的型號、版本以及定值清單、說明書等相關信息。

        二次設備臺賬管理

       管理和維護電網二次設備臺賬信息、一二次設備之間的關系和保護配置圖等相關信息，同時具備二次設備統計分析功能。

Ø  整定計算

故障計算

       用于分析和研究電網在各種可能的運行方式下發生的各種類型的故障，支持自定義電氣量的計算、比較和過濾。

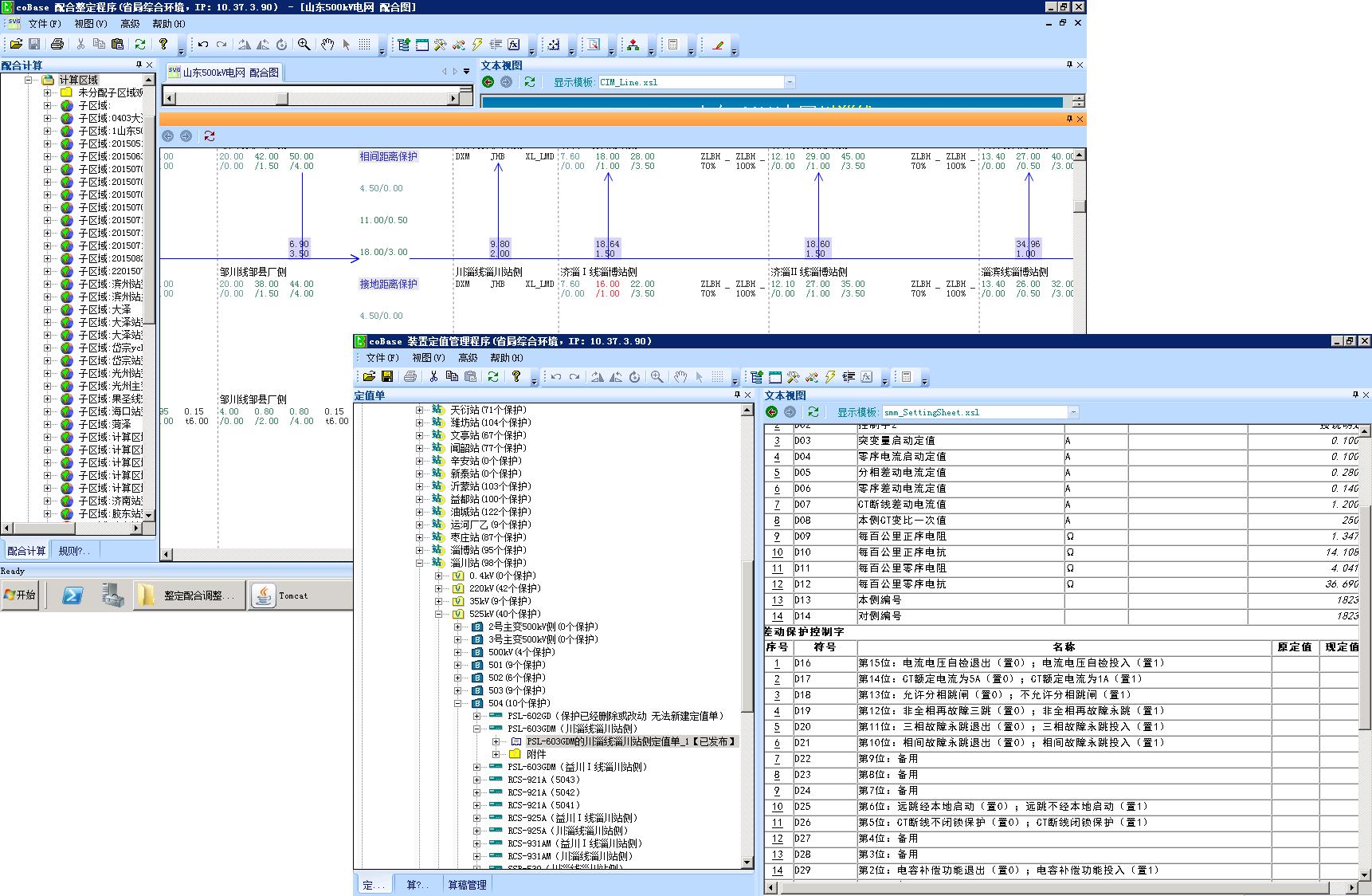

整定計算

       用于完成原理級和裝置級定值的計算?；谀Ｐ万?qū)動的概念自動識別用戶定義的配合規則進行配合定值計算；支持定值單模板的自定義、定值項計算方法的自定義、定值計算書的自動生成及定值單的自動導出。

圖7：coBase繼電保護整定計算系統功能模塊示圖

       coBase繼電保護整定計算系統結合裝置類型統一管理，整定原則共享，定制單模板算法共享，數據源端維護、自動拼接等技術手段，從整體上提升用戶在整定計算方面的管理、業務及自動化水平。通過標準化的模型配置，coBase系統能夠向繼保專業相關系統提供公共數據，避免了數據的重復錄入，保證數據的統一，節約了人力成本。

四、實施效果：

       自系統方案實施以來，山東省調先后發布了《2011年度山東電網220kV及以上電壓等級微機保護軟件版本規定》（調保〔2011〕48號）、《山東電網二次設備基礎數據管理規范（試行）》（調保〔2012〕94號）、《關于發布220kV及以上電壓等級規范化設計繼電保護裝置入網審查結果的通知》(調?！?012〕108號)等規范性文件，為系統的建設及實用化運行提供了保障。

        coBase繼電保護整定計算系統于2014年8月在山東實現省地一體化實用化運行，給山東電網的繼電保護工作帶來了如下效果：

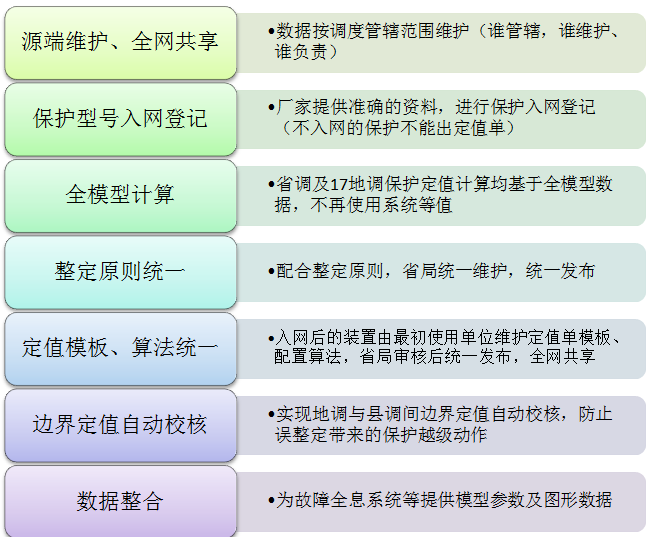

圖8：coBase繼電保護整定計算系統實施成效示圖



       數據間的共享整合如下所示：

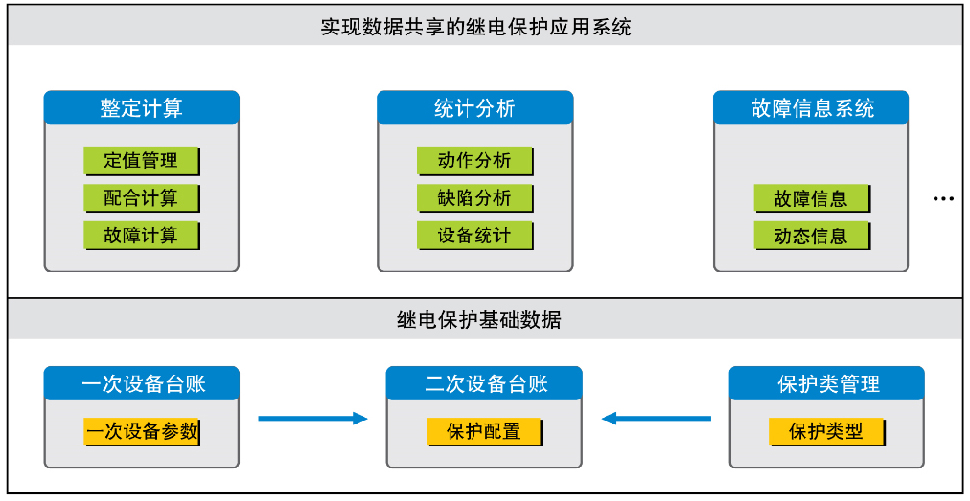

圖9：眾多保護專業應用系統的數據共享示圖

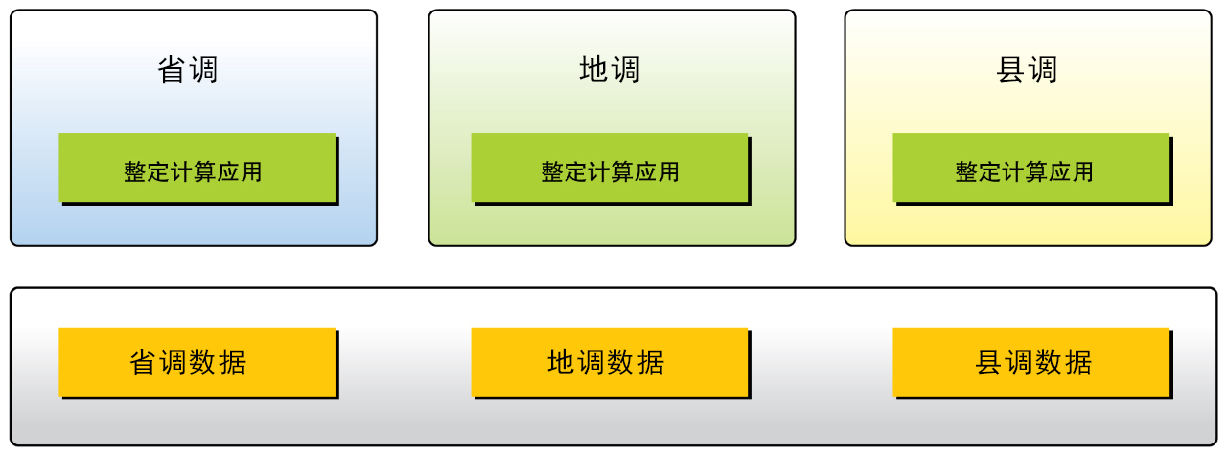

圖10：調度間整定計算工作的數據共享示圖

       coBase繼電保護整定計算系統能夠有效實現省、地、縣調各級應用部門之間數據同步更新，信息及時傳遞，建立起嚴密、快捷的信息溝通、共享機制，在有效提升繼電保護專業管理水平的同時，適應智能化變電站及智能電網建設的技術要求。



五、結語：

       建立繼電保護整定計算數據管理平臺，全面管理、維護電網設備、運行方式、繼電保護數據，為繼電保護整定計算工作提供支撐平臺，并逐步建設繼電保護專業的整定計算數據平臺，是電網快速發展的迫切需要，也是國家電網公司推行“三集五大”，不斷提高管理水平的要求。



       coBase繼電保護整定計算系統，基于容弗自有的基礎數據管理平臺，實現同調度機構內及跨機構的各保護應用系統之間的數據共享；能夠完成全網設備數據管理、繼電保護整定計算、定值單流轉以及統計分析等功能，實現調度和規劃數據的統一及數據和圖形化管理，做到整定計算數據的統一管理、統一分發、源端維護、全網共享，保證整定計算數據的唯一性和準確性。
